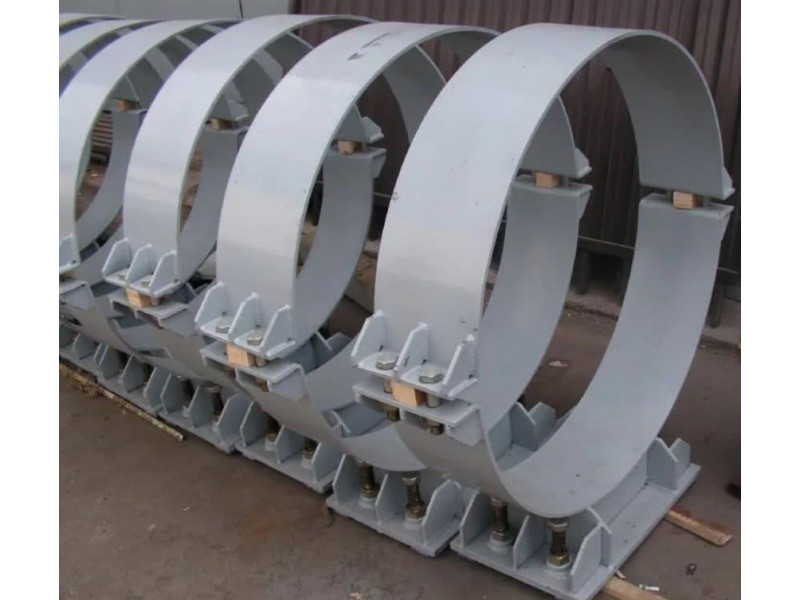

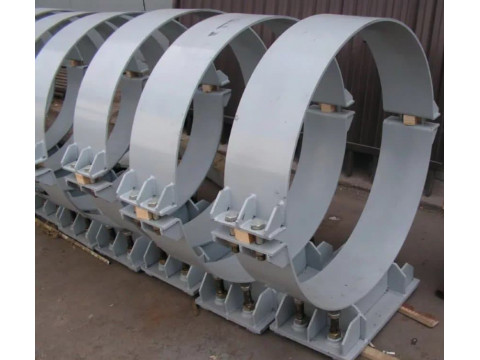

Скользящие опоры трубопровода: гарантия эффективности и надежности
Современные технологии и процессы требуют все более сложных инженерных решений, особенно при строительстве надземных трубопроводов. Важным аспектом при проектировании и прокладке трубопроводов является выбор оптимальных опорных элементов, которые обеспечат не только сохранность теплоизоляционных материалов, но и справятся с возникающими температурными деформациями.
Ключевые преимущества скользящих опор:
- Сохранность теплоизоляции: Благодаря возможности естественных смещений трубопровода, скользящие опоры обеспечивают сохранность теплоизоляционных материалов, что особенно важно для транспортировки жидкостей и газов при различных температурных режимах.
- Компенсация температурных деформаций: Скользящие опоры позволяют трубе свободно расширяться или сжиматься при изменении температуры, предотвращая возможные повреждения или разрушения трубопровода.
- Универсальность применения: Скользящие опоры подходят для различных типов трубопроводов, включая газопроводы, нефтепроводы, коммуникации ЖКХ и промышленные трубопроводы. Их конструкция и материалы подбираются в зависимости от условий эксплуатации.
- Надежная фиксация: Несмотря на возможность движения, скользящие опоры обеспечивают надежную фиксацию трубопровода, что гарантирует его стабильность и безопасность в эксплуатации.
Материалы и нормативы:
Скользящие опоры трубопровода изготавливаются из различных материалов, в зависимости от климатических условий и требований к прочности. В умеренных климатических зонах часто используется углеродистая сталь, в то время как в холодных районах предпочтение отдается конструкционной низколегированной стали.
Производство опор и подвесок трубопроводов регулируется множеством нормативных документов, в которых учитываются виды трубопроводов, размеры опор, допустимые нагрузки и коэффициенты трения для скользящих опор. Это обеспечивает высокий уровень стандартизации и надежности используемых конструкций.
Наша компания - ваш надежный партнер:
Мы предлагаем полный спектр услуг по проектированию и производству подвижных опор трубопроводов, учитывая все индивидуальные требования и особенности вашего проекта. Наша команда опытных специалистов готова разработать решение, идеально подходящее под ваши потребности.
Основные стандарты на опоры трубопровода:
ОСТ 36 94-83 Детали стальных трубопроводов. Опоры подвижные.
ОСТ 36-146-88 Опоры стальных технологических трубопроводов на Ру до 10 МПа
ГОСТ 14911-82 Опоры подвижные.
ГОСТ 16127-70 Подвески трубопровода
Серия 4.903-10 Выпуск 1 Накладка — Т.94
Серия 4.903-10 Выпуск 4 опоры трубопроводов неподвижные
Серия 4.903-10 Выпуск 5 опоры трубопроводов подвижные
Серия 4.903-10 выпуск 6 опоры трубопроводов подвесные
Серии 5.900-7 Опоры конструкции стальных трубопроводов
Серия 5.903-13 Выпуск 8-95 Опоры трубопроводов подвижные
Серия 5.903-13 Выпуск 7-95 Опоры трубопроводов неподвижные
ОСТ 34-10-610-93 Неподвижные опоры для вертикальных коробов.
ОСТ 34-10-611-93 Двухкатковый блок.
ОСТ 34-10-612-93 Катковый пружинный блок.
ОСТ 34-10-615-93 Неподвижные и скользящие опоры.
ОСТ 34-10-616-93 Неподвижные и приварные скользящие опоры.
ОСТ 34-10-617-93 Хомутовые скользящие опоры.
ОСТ 34-10-618-93 Хомутовые неподвижные опоры.
ОСТ 34-10-619-93 Катковые опоры.
ОСТ 34-10-620-93 Неподвижные и скользящие опоры с направляющим хомутом.
ОСТ 34-10-621-93 Опоры сварных отводов.
ОСТ 34-10-622-93 Трубчатая опора крутоизогнутых отводов.
ОСТ 34-10-623-93 Скользящие неподвижные опоры.
ОСТ 34-10-724-93 Приварной блок подвески для горизонтальных трубопроводов.
ОСТ 34-10-725-93 Хомутовый блок подвески для горизонтальных трубопроводов.
ОСТ 34-10-726-93 Блок подвески с опорной балкой.
ОСТ 34-10-727-93 Приварной блок.
ОСТ 34-10-728-93 Хомутовый блок.
ОСТ 34-10-729-93 Блок подвески с проушиной.
ОСТ 34-10-730-93 Блок подвески с серьгой.
ОСТ 34-10-731-93 Блок подвески.
ОСТ 34-10-732-93 Блок с траверсой.
ОСТ 34-10-735-93 Хомуты.
ОСТ 34-10-736-93 Хомуты.
ОСТ 34-10-737-93 Балки опорные.
ОСТ 34-10-739-93 Тяги резьбовые с муфтой.
ОСТ 34-10-740-93 Блоки крепления.
ОСТ 34-10-742-93 Тяги шарнирные.
ОСТ 34-10-743-93 Пружинные блоки.
ОСТ 34-10-744-93 Сдвоенные пружинные блоки.
ОСТ 34-10-745-93 Пружинные блоки.
ОСТ 24.125.111-01 Подвесной пружинный блок.
ОСТ 24.125.112-01 Подвесной пружинный блок.
ОСТ 24.125.113-01 Хомутовый блок.
ОСТ 24.125.114-01 Полухомуты.
ОСТ 24.125.116-01 Хомутовые блоки с траверсой.
ОСТ 24.125.117-01 Хомуты сварные.
ОСТ 24.125.118-01 Хомутовые подвески с проушинами на опорной балке.
ОСТ 24.125.124-01 Опорные балки для пружин.
ОСТ 24.125.119-01 Корпуса на опорной балке с проушинами.
ОСТ 24.125.120-01 Полухомуты для хомутовых опор.
ОСТ 24.125.122-01 Хомутовые пружинные подвески на опорной балке.
ОСТ 24.125.123-01 корпуса для пружин на опорной балке.
ОСТ 108.275.24-80 — ОСТ 108.764.01-80 Группа стандартов опор для ТЭС и АЭС
НТС 65-06 Выпуск 1 опоры подвижные и неподвижные для трубопроводов в ППУ
012. РД-001.003.04 Опоры скользящие для прокладки трубопроводов в каналах или надземно.
Альбом ППЧ 1-96
СК 2109-92 Опора хомутовая
СК 2410-94 Опора хомутовая
ТС-730.00 Опора скользящая хомутовая
ТС-731.00 Опора скользящая хомутовая
ТС-732.00 Опора скользящая хомутовая диэлектрическая
ТС-733.00 Опора скользящая хомутовая диэлектрическая
ТС-734.00 Опора скользящая хомутовая диэлектрическая
313.ТС-008.000 Скользящая хомутовая опора
Серия 1-487-1997.00.00 для опор трубопроводов в ППУ изоляции
Стандарт СТО 79814898 Опоры трубопроводов.
